五轴系列

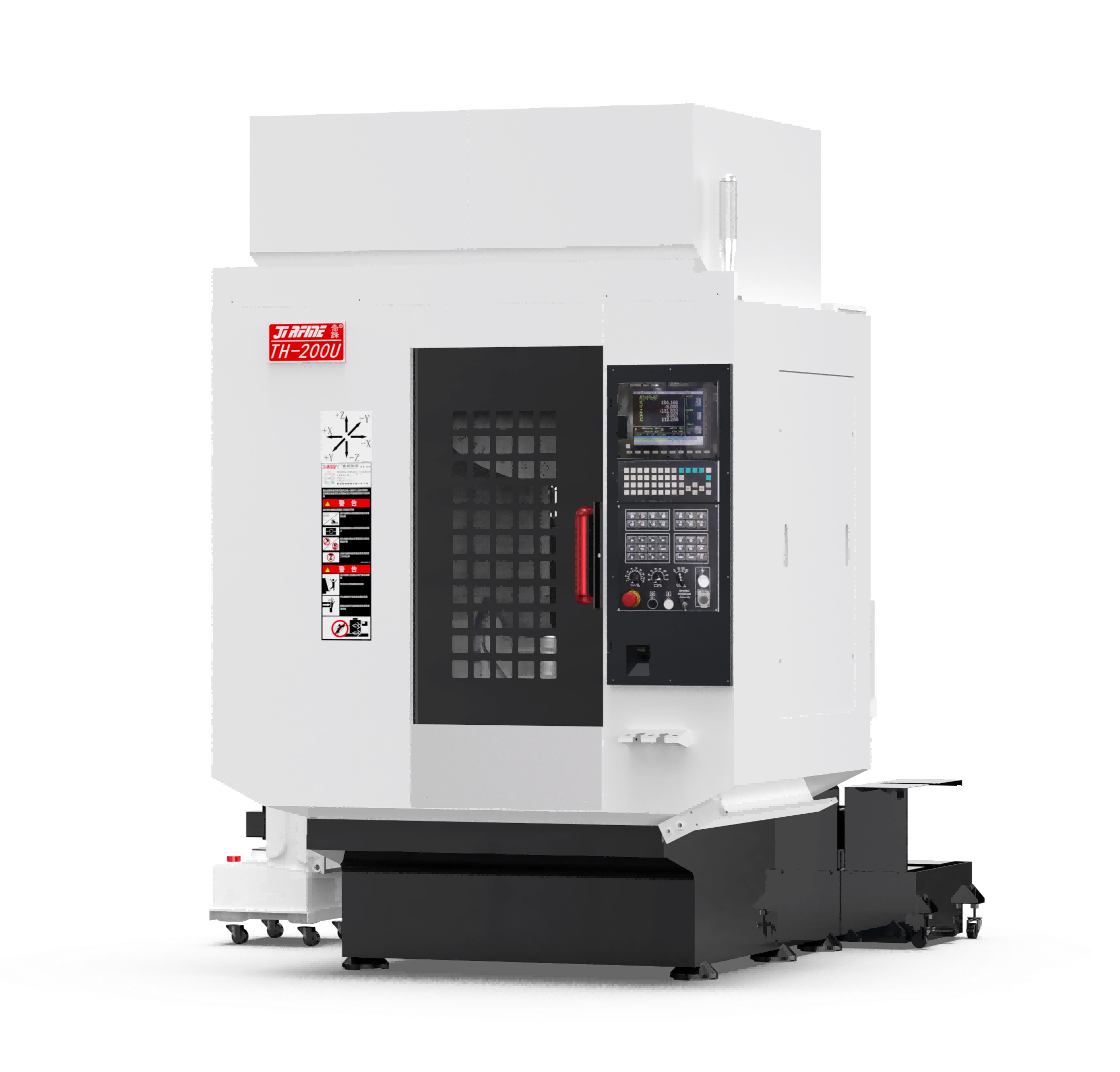

TH-200U
五轴加工中心
TH-200U五轴加工中心定位人形机械人幼型高精度主题部件专属加工设备 ，专攻灵巧手、关节件、关节表壳、肩部关节表壳等微型复杂构件 ，以“更便捷、更实用、更经济” 为主题优势 ，美满适配多种类、幼批量、高精度的柔性出产需要。
产品特点
01
精准加工规格：三轴行程： 400/400/350mm ，主轴转速： 20000rpm ，定位精度达 ：0.007/0.005/0.005mm ，快移速度： 48/48/48m/min ，A轴摆角： - 110°/+50°
02
高效柔性配置：标配30T刀库 ，轻松应对人形机械人多场景、多工序加工需要；搭载使丐高精度DD转台 ，倾斜轴最大扭矩332Nm、旋转轴78Nm ，最高转速均达250rpm ，动力输出不变强劲。
03
创新工艺设计：取缔竹节管 ，建设球头环喷冷却系统 ，彻底预防转台过问 ，实现加工过程充分冷却 ，提升表表质量与刀具寿命；一体式加大加长主轴箱、转台后置设计 ，有效开释275mm 超大摆轴后行程 ，加工空间更丰裕。
技术参数
| 名称 | 项目 | 单元 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 400 |
| Y轴行程 | mm | 400 | |
| Z轴行程 | mm | 350 | |
| A轴 | ° | +120/ -30 | |
| C轴 | ° | 360 | |
| 转台 | 工作台尺寸 | mm | Φ200 |
| T形槽(尺寸×槽数×间距) | mm | 12×4×90°（均分） | |
| 工作台最大载沉 | kg | 45 | |
| 主轴 | 转速 | rpm | 20000 |
| 主轴锥度 | # | BT30 | |
| 传动方式 | # | 直连式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 15000 |
| 三轴急剧进给 | m/min | 48/48/48 | |
| 换刀系统 | 刀具数 | pcs | 30 |
| 刀具最大沉量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100（无邻刀140） | |
| 数控系统 | 节造系统 | # | SYNTEC |
| 主轴电机功率 | kw | 3.7/9 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需要 | KVA | 80 | |
| 表形尺寸（长x宽x高） | mm | 2320x1610x2910 |
加工利用
合用于人形机械人精密零部件加工 ，专攻灵巧手、关节件、关节表壳、肩部关节表壳等微型复杂构件
-
01人形机械人行业
