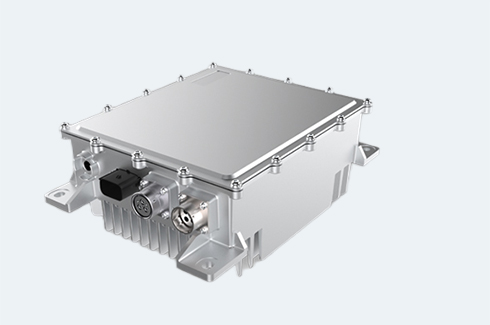

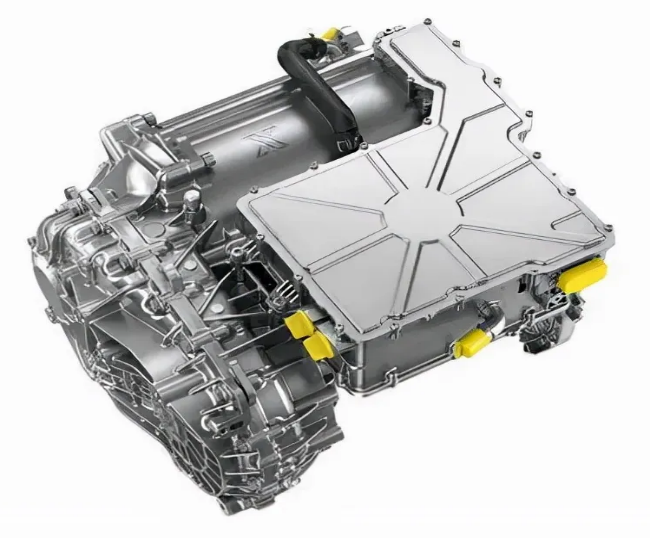

新能源汽车的电控表壳体 ，通常为压铸铝合金材质 ，属于薄壁类零件
工艺分析
-
电控壳体加工特点
-
-

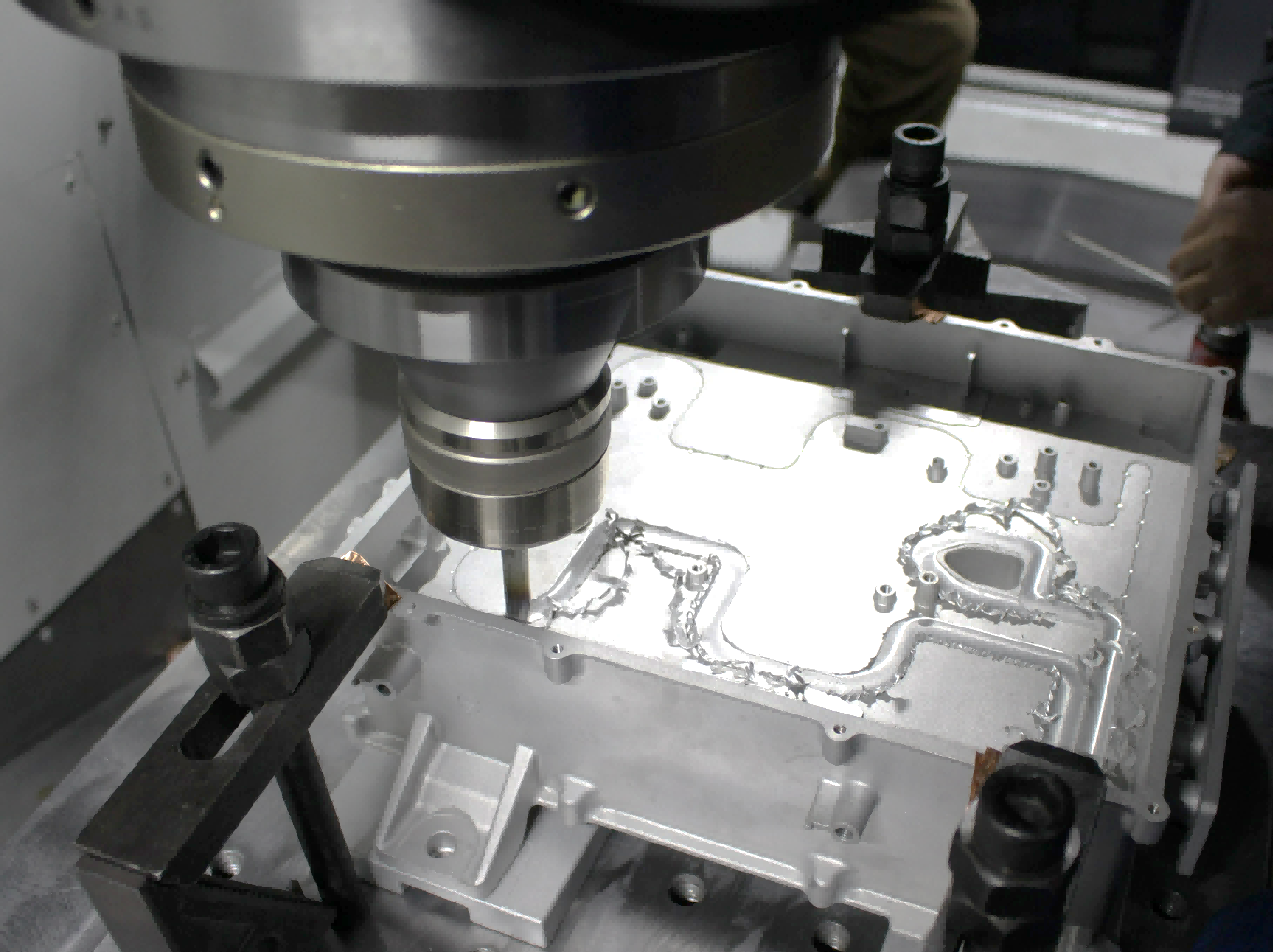

钻孔攻牙较多 ，需搭配中心出水 ，提高加工效能六面体搭配4轴分工序进行加工；刀具悬伸长 ，与壁面薄壁距离近
-
常见电控壳体造作工艺介绍
- 原资料
- 压铸
- CNC
- 搅拌焊接
- CNC
- 监测
- 装配

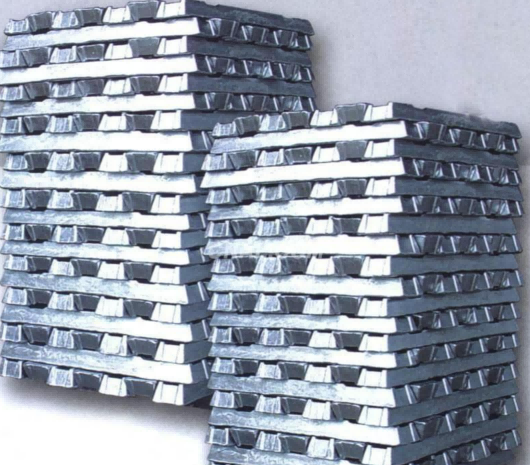

原资料
01

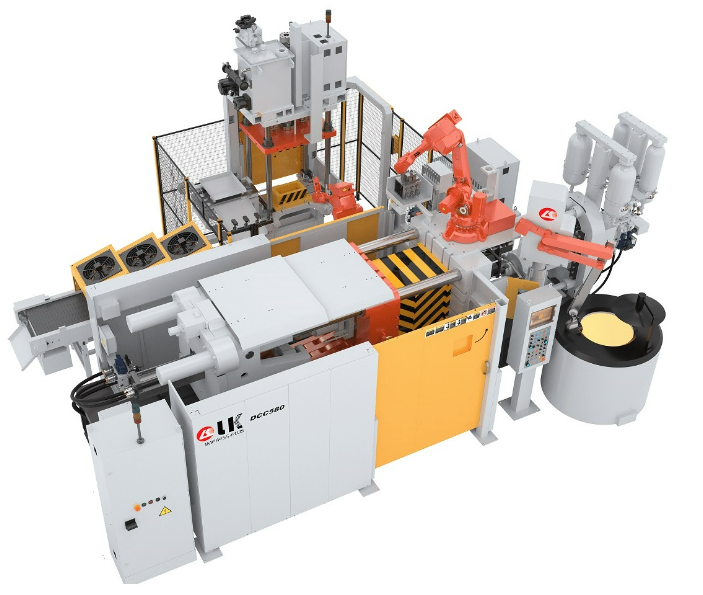

压铸
02

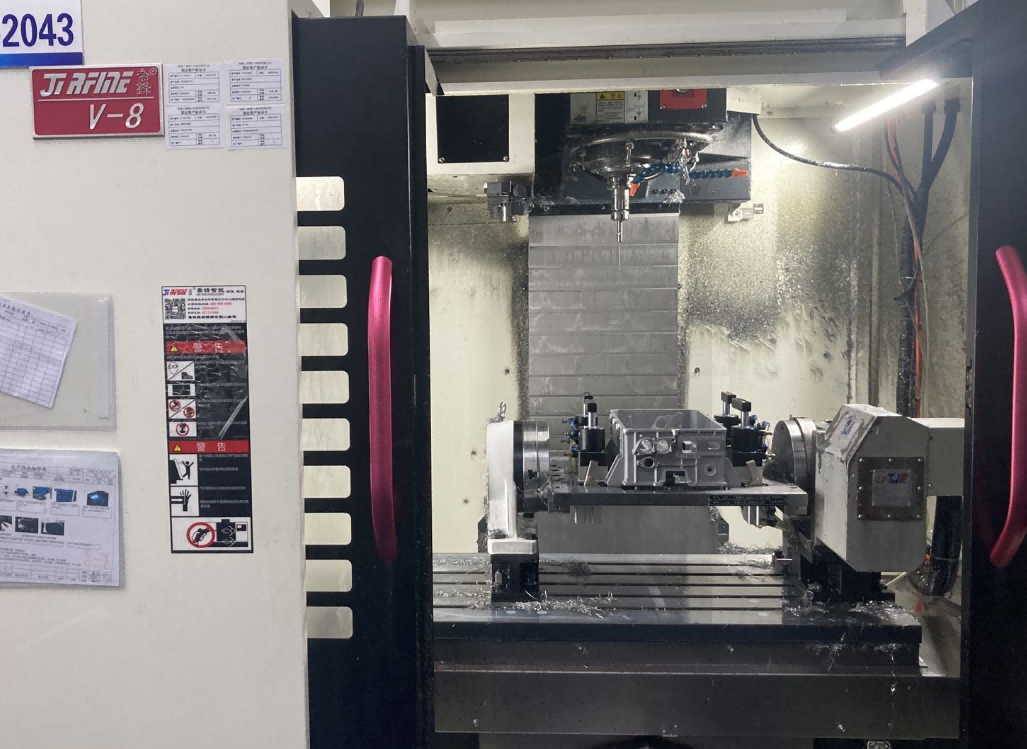

CNC
03
搅拌焊
04
组装
05
设备选型
-
加工仿照
-

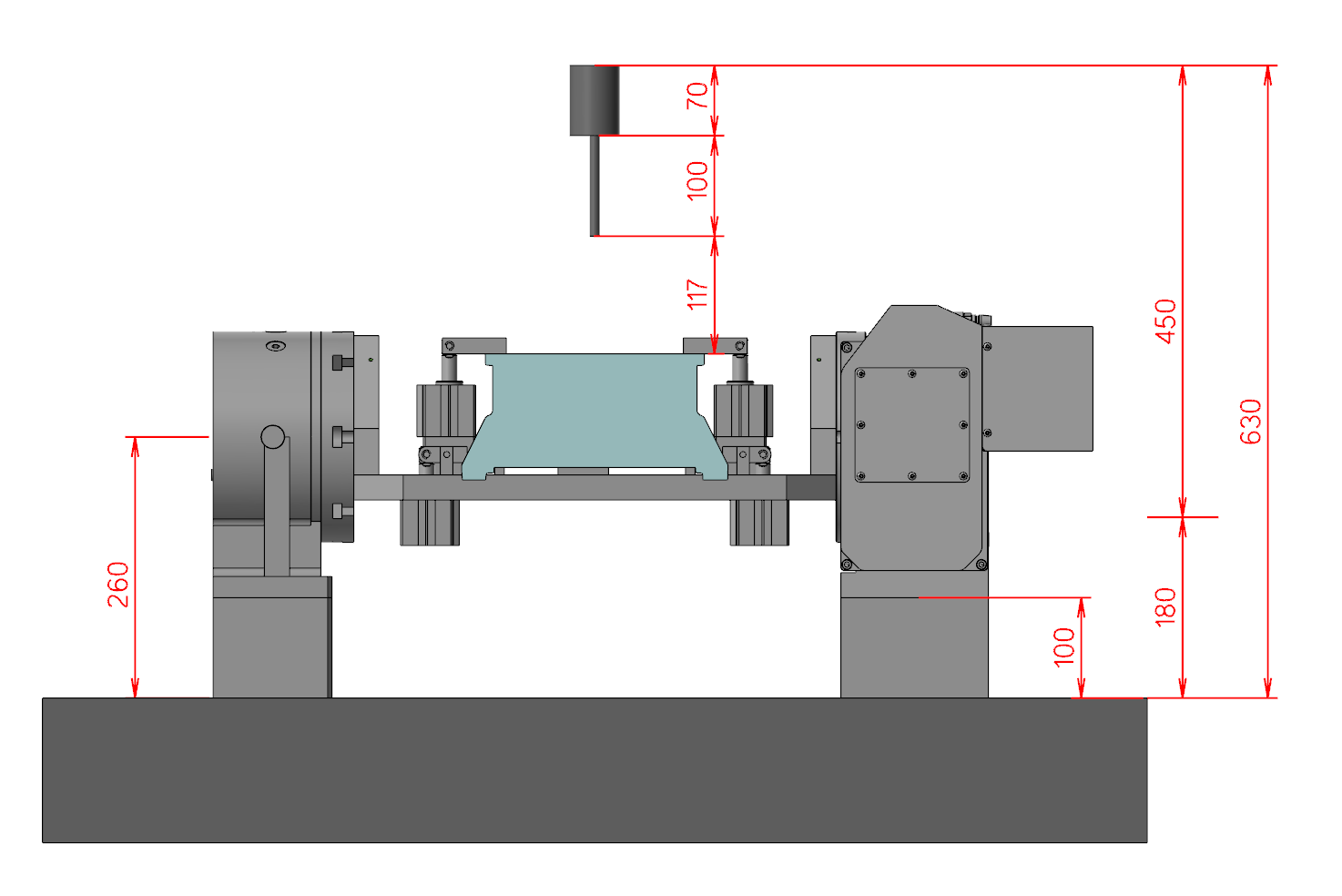

通过工件和夹具的最大表接圆仿照推算出四轴中心高需要
凭据四轴型号推算四轴垫高块角度
当通过刀具最大悬伸、刀柄推算主轴鼻端到工作台距离
-
-
设备选型分析
-

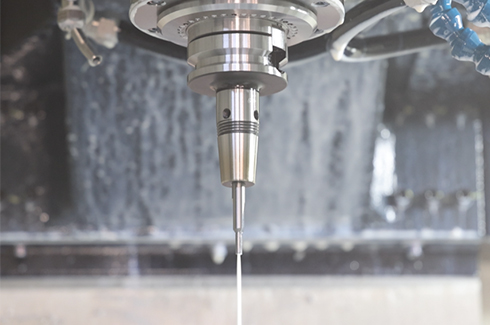

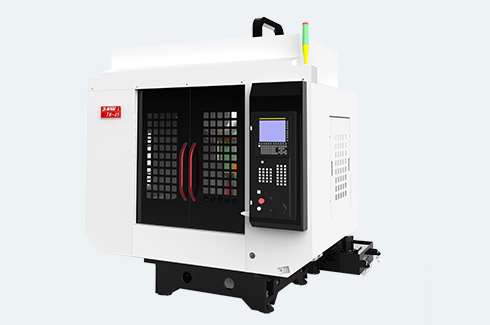

推荐机型：TH85主轴中心出水30kg
强力冲屑+夹具冲刷
BT30 12000转主轴及刀库
3回路液压夹具接口
液压站及主回路压力监控
0i-MF PLUS系统
单回路气检
油雾网络器
加高立柱
-
利用案例
-
01节造器壳体立加FMS出产单元
-
某企业新能源节造器壳体年产25万件规划全自动立加出产线 ，能实现的急剧换产 ，依照客户需要、工艺要求、关节机械人的合理利用铺排
共同365电子游戏16台V8、一个地轨关节机械人、一套毛坯料仓、一套下料料路、一套出产治理软件、 NG料路、抽检台、气吹箱实现FMS柔性出产单元
-
-
02电机轴自动线出产单元
-
自动线出产单元：2台365电子游戏车床EQT08-380、一套HUB一拖二桁架机械手,手爪系统、料仓防护系统等组成单件加工节拍150秒/件 ，该自动加工单元年产15万件电机轴
实现28个自动化出产单元56台车床
-
-
03电机壳壳体自动线
-
3DUR电机壳体自动线（ 节拍136s）蕴含3台五轴加工中心、地轨关节机械人,手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
-
-
04左右箱体自动线
-
3DUF左箱体自动线（ 节拍83.275s ）3DUF右箱体自动线（ 节拍82.575s）
蕴含6台五轴加工中心、地轨关节机械人、手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
-
