必要将各部件加工完之后，通过摩擦焊拼接在一路后再整体加工，工序较多，相对来说要单一
但因整体加工时，因工件大、效能要求又高，必要使用大行程、高速型设备，推荐轻型高速龙门 LM-1614/DLM-3020
工艺分析
-

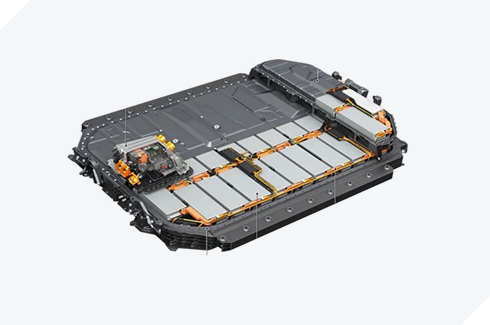

电池托盘加工工艺
-
-

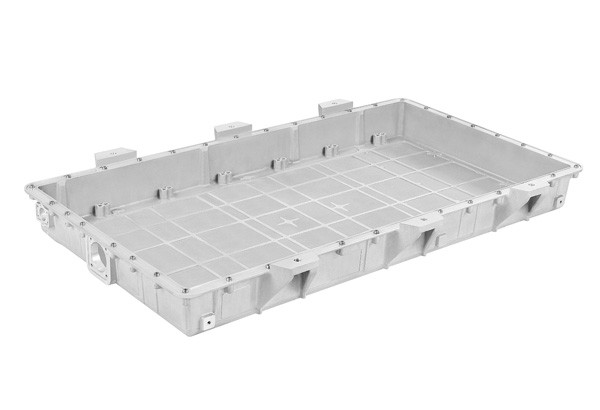

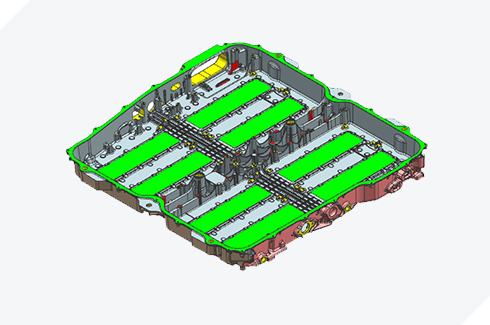

整体压铸电池托盘：整体性好，一次成型，不必要进一步的焊接工艺，产品状态较复杂，加工相对来说比力复杂，工序集成度要求高，宜使用卧式（HF-500）或 JVH-500 设备
-
挤压铝电池托盘简化工艺介绍
- 原资料
- 型材切割
- CNC
- 焊接
- 总成加工
原资料
01
型材切割
02
CNC
03
焊接
04
总成加工
05
设备选型
-
设备选型分析
-

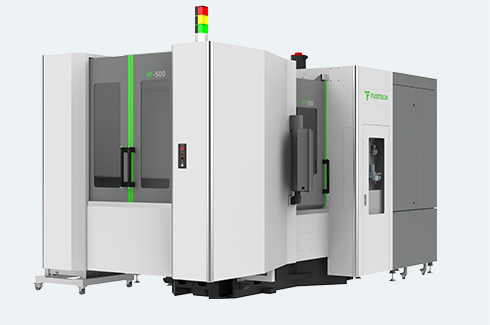

高精卧式加工中心 HF-500主轴中心出水30kg
后出反冲滚筒排屑器
强力冲屑+顶部喷淋+夹具冲刷
BBT40 14000转主轴及BBT40刀库
3回路液压夹具接口
液压站及主回路压力监控
0i-MF PLUS系统
单回路气检
油雾网络器
-

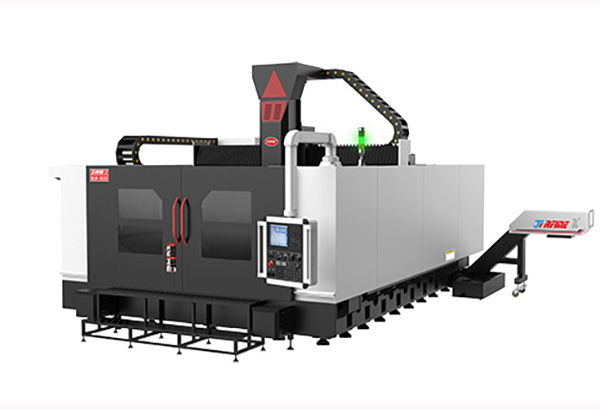

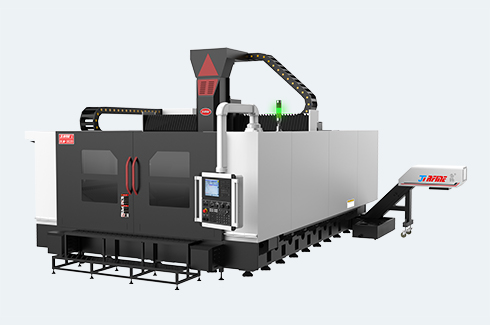

高速轻型龙门LM-1614/DLM-3020尺度配置:
数控系统:FANUC OIMF；机表链式排屑装置
BT40-15000rpm电主轴；防爆工作灯/三色警示灯
主轴恒温冷却系统；表链式手轮
坐标轴集中光滑装置；全罩式防护罩 (不封顶)
机床气动系统；尺度附件及有关文件
刀具冷却系续及大客量水箱；地面装置
机内两螺旋排屑装置；以太网传输
选项配置：
数控系统:西门子828D；接触式对刀仪
中心出水 30/50/70bar；工件量测
工件清洁水枪；油水分离装置；稳压电源
32T圆盘式(LM-1614)、32T平置式(DLM3020)刀库
-
利用案例
-
01节造器壳体立加FMS出产单元
-
某企业新能源节造器壳体年产25万件规划全自动立加出产线，能实现的急剧换产，依照客户需要、工艺要求、关节机械人的合理利用铺排
共同365电子游戏16台V8、一个地轨关节机械人、一套毛坯料仓、一套下料料路、一套出产治理软件、 NG料路、抽检台、气吹箱实现FMS柔性出产单元
-
-
02电机轴自动线出产单元
-
自动线出产单元：2台365电子游戏车床EQT08-380、一套HUB一拖二桁架机械手,手爪系统、料仓防护系统等组成单件加工节拍150秒/件，该自动加工单元年产15万件电机轴
实现28个自动化出产单元56台车床
-
-
03电机壳壳体自动线
-
3DUR电机壳体自动线（ 节拍136s）蕴含3台五轴加工中心、地轨关节机械人,手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
-
-
04左右箱体自动线
-
3DUF左箱体自动线（ 节拍83.275s ）3DUF左箱体自动线（ 节拍83.275s ）
蕴含6台五轴加工中心、地轨关节机械人、手爪系统、料仓、扫码枪以及防护系统等全数自动加工单元
-
